Стабилизатор напряжения STN0930-12-6
Стабилизатор напряжения STN0930-12-6 применяется для защиты оборудования от перепада напряжения и передачи энергии без электроконтакта между электроцепями. Гальваническая развязка необходима к установке на транспортные средства, которые оборудованы отрицательным выключателем массы.
Комплект поставки
- Стабилизатор STN0930-12-6;
- паспорт.

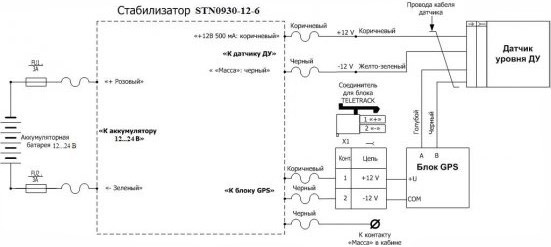

Рис.1 Схема подключения стабилизатора напряжения STN0930-12-6
|
Наименование |
Значение |
|
Номинальное входное напряжение, В |
12,6 |
|
Диапазон изменения входного напряжения, Uin, В |
9...30 |
|
Номинальное выходное напряжение, Uout, В |
12 + 2 -1 |
|
Номинальная выходная мощность, Pout, Вт |
6 |
|
Min КПД, % |
70 |
|
Max ток нагрузки при номинальном входном напряжении, А |
0,5 |
|
Max потребляемый ток, А |
0,95 |
|
Min входное напряжение, В |
9 |
|
Max ток нагрузки при минимальном входном напряжении, А |
0,44 |
|
Min выходное напряжение при минимальном входном напряжении и токе нагрузки 0,44А |
≥11,0 |
|
Выходное напряжение холостого хода, В |
≤12,8 |
|
Допустимое воздействие импульсного напряжения по цепям питания:
|
1 1 |
|
Напряжение гальванической развязки, В |
≥500 |
|
Диапазон рабочих температур,ºС |
-30...+50 |
|
Степень защиты корпуса от пыли и влаги |
IP20 |
|
Габариты, мм |
91x67x29 |
