СВЧ варакторный диод ААГЛ.432.124.001
СВЧ варакторный диод ААГЛ.432.124.001 применяется в устройствах усилителей, умножителей частоты КВЧ и СВЧ-диапазонов либо для перестройки частоты контуров колебания.

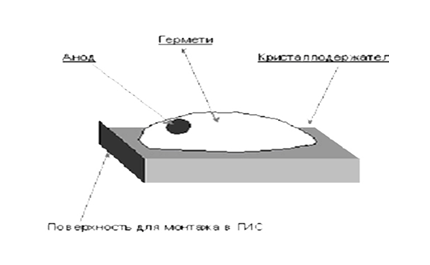

Рис.1 Схема варакторного диода СВЧ - ААГЛ.432.124.001
|
Тип диода |
YAB101A3-1 |
YAB102A3-1 |
|
Полная емкость диода при смещении -6 В, пФ |
1,4-2,2 |
0,6-0,8 |
|
Коэффициент перекрытия при напряжении 0-15 В |
7,4-10,2 |
6,5-9,8 |
|
Добротность, болем |
80 |
80 |
|
Пробивное напряжение, В |
15-30 |
15-30 |
|
Диапазон рабочих температур, °С |
-60 ... +85 |
-60 ... +85 |
|
Габариты, мм |
2x1x1 |
2x1x1 |
