Трансформатор напряжения трехфазный ЗНИОЛ

Трансформатор напряжения трехфазный ЗНИОЛ используется в электроцепях измерения, управления, защиты и автоматики в электроустановках переменного тока, частота 50-60 Гц в сети с изолированной нейтралью, а также для установки в комплектные распределительные устройства КРУ.  Климатическое исполнение У и Т, категория размещения 3 согласно ГОСТа 15150.

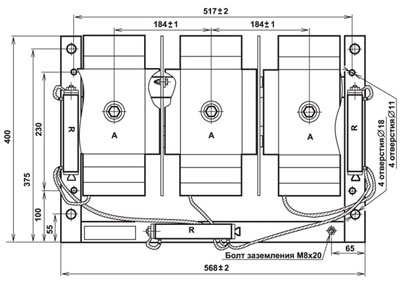

Габаритные и установочные размеры трансформатора ЗНИОЛ

Рис.1 Габаритные и установочные размеры трансформатора ЗНИОЛ

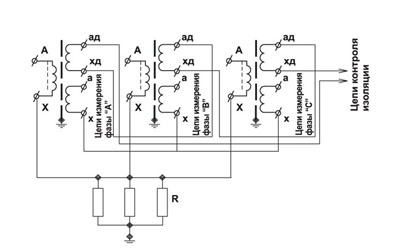

Принципиальная схема трансформаторного оборудования ЗНИОЛ

Рис.2 Принципиальная схема Трансформатора трехфазного ЗНИОЛ

Технические характеристики

Наименование

Значения
Класс напряжения 6 10

Наибольшее рабочее напряжение, кВ

7,2

12

Номинальное линейное напряжение первичной обмотки, кВ

6

10

Номинальное линейное напряжение вторичных обмоток, В (основной)

100

Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток:
  • при симметричном режиме работы сети , В

3
  • при замыкании одной из фаз сети на землю

от 90 до 110

Номинальная мощность на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный ) В·А

400

Номинальная частота, Гц

50, 60
