Трансформатор ТОЛК-6
Трансформатор тока ТОЛК-6 - это опорный трансформатор с литой изоляцией, предназначенный для работы во взрывобезопасных высоковольтных комплексных рудничных устройствах. Кроме того, трехобмоточный трансформатор служит для измерения тока, проверки работоспособности устройств максимальной токовой защиты. Климатическое исполнение - 0 категории согласно ГОСТ 15150.
Трансформатор ТОЛК-6 устойчив к атмосферному воздействию, коррозийной активности атмосферы по группе эксплуатации №7 согласно ГОСТ 15150, подземных выработок сланцевых и угольных шахт. Средняя наработка на отказ 20000 часов. Срок службы - 25 лет.

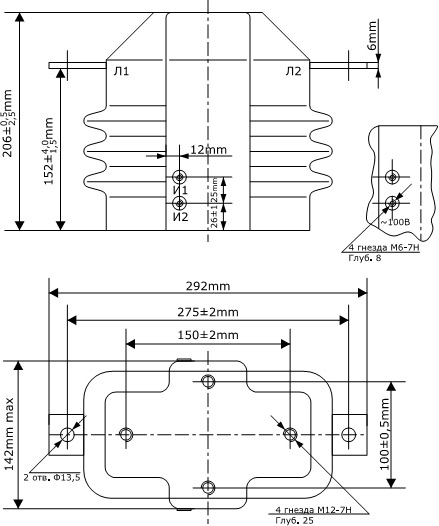

Рис.1 Габаритные и установочные размеры Трансформатора ТОЛК-6
| Наименование | Значения |
| Номинальное напряжение | 6кВ |
| Номинальная вторич. нагрузка при cos f=0,8 | 30В |
| Наибольшее рабочее напряжение | 7,2кВ |
| Номинальный класс точности вторич. обмотки | 1 и 10Р |
| Номинальный первич. ток | 100, 150, 200, 300, 400, 500, 600А |
| Номинальная предельная кратность | 5,5 |
| Номинальный вторичный ток | 5А |
| Номинальная частота | 50Гц |
| Номинальное напряжение питания дополнительной обмотки | 100+/-20В |
| Ток электродинамической стойкости | 26кА |
| Односекундный ток термич. стойкости | 10кА |
