Трансформаторы напряжения НЛЛ-3, НЛЛ-6, НЛЛ-10
Трансформаторы напряжения НЛЛ-3, НЛЛ-6, НЛЛ-10 используются для поверки трансформаторов напряжения, киловольтметров. Кроме того, данный прибор применяется для электроизмерительных приборов в электроцепях переменного тока, частота 50 Гц. Климатическое исполнение УХЛ и Т, категория размещения 4,2 согласно ГОСТа 15150. Рабочее положение - вертикальное.

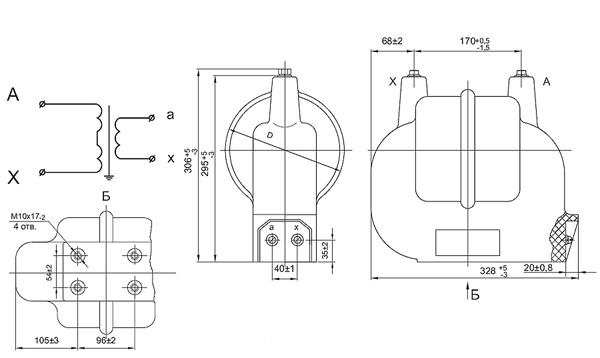

Рис.1 Габаритные и установочные размеры Трансформатора НЛЛ
|
Наименование |
НЛЛ-3 |
НЛЛ-6 |
НЛЛ-10 |
|
Класс напряжения, кВ |
3 |
6 |
10 |
|
Номинальное напряжение первичной обмотки, В |
3000 |
6000 |
10000 |
|
Номинальное напряжение вторичной обмотки, В |
100 |
||
|
Номинальная мощность, В·А |
0-5* |
||
|
Номинальный класс точности |
0,1 |
||
|
Коэффициент мощности нагрузки |
1 |
||
|
Номинальная частота, Гц |
50 |
||
|
Схема и группа соединения обмоток |
1/1-0 |
||
|
Испытательное одноминутное напряжение промышленной частоты, кВ |
7 |
14 |
19 |
|
D, мм |
188±3 |
212±3 |
|
|
Масса, кг |
26,5±1,5 |
28,5±1,5 |
|
