Устройства УКН-01

Модификации:

УКН-01М, УКН-01М2

8(800)302-61-74

или

Описание
Характеристики
Похожие приборы
Документация

Устройства контроля напряжения УКН-01, УКН-01М, УКН-01М2 представляют собой механизм, главной задачей которого является контроль опасного напряжения, завышенного или заниженного. Таким образом можно защитить подключенные к данной сети электрические устройства, не допустить их перегрузки и замыкания сети, предотвратить возможные негативные последствия.

Назначение

Постоянный автоматический контроль правильной работы цепей напряжения обмоток измерительного трансформатора, которые собраны в разомкнутый треугольник. Позволяет измерять текущее действующее значение напряжения входного сигнала. С помощью устройства можно выделить и измерить актуальное значение составляющей с частотой 150 Гц, выявить актуальное значение входного сигнала и его составляющей с частотой 150 Гц. Может срабатывать с заданным временным интервалом в условиях превышения/понижения входного напряжения определенной установки. Дает возможность зафиксировать значение входного напряжения в момент включения устройства.

Применение

Устанавливается на щитах и панелях управления релейных залов, релейных шкафов и отсеках КРУ. Во время работы значение измеряемого действующего сетевого напряжения выводится на экран. В случае, превышения/понижения допустимого значения напряжения установленной нормы нагрузка быстро отключается от сети, о чем засвидетельствует звуковой сигнал. Нормализация напряжения дает возможность устройству автоматически подключится через заданный временной интервал.

Особенности (преимущества, недостатки)

Достоинства:

высокая механическая изностостойкость;
точность измерений и мгновенное реагирование на изменение напряжения;
компактность и небольшой вес;
невысокая потребляя мощность по цепи контроля и по цепи питания;
устойчиво к повторяющимся колебательным затухающим помехам с частотой колебаний (1,0 МГц), наносекундным импульсным помехам,

Недостатки:

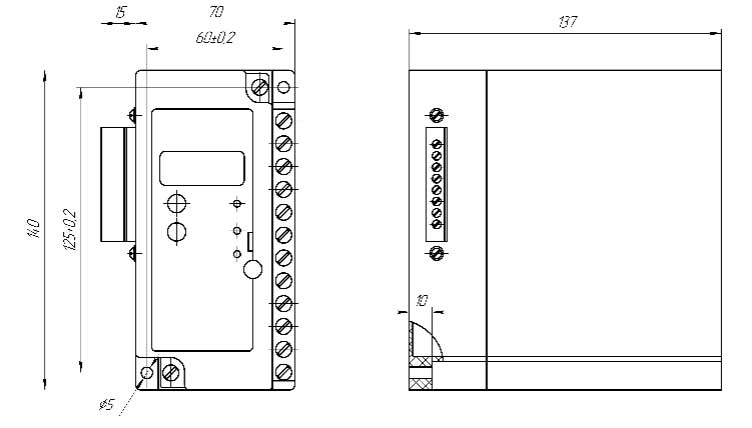

монтаж может быть только выступающим, что обуславливают габариты устройства. Провода можно подключить спереди либо сзади.

Комплект поставки

устройство контроля напряжения УКН-01/ УКН-01М/ УКН-01М2;
руководство по эксплуатации и паспорт.

Параметр	УКН-01	УКН-01М
Напряжение оперативного питания, В	=220; ~220	=220; ~220
Допустимые пределы напряжения оперативного питания, В	90-250	90-250
Номинальное напряжение входного сигнала частотой 50 Гц, В	100	100
Диапазон измеряемых напряжений, В	0,05-9,0	0,02-9,0
Диапазон уставок по превышению входного напряжения переменного тока частотой 50 Гц, В	0,05–9,0	0,3–9,0
Диапазон уставок по понижению напряжения переменного тока частотой 150 Гц, В	0,05–9,0	0,02–9,0
Дискретность установки уставок по превышению или понижению входного напряжения срабатывания, В	0,01	0,01
Диапазон уставок времени срабатывания, с	0,5 – 8,0	0,1 - 9,9
Потребляемая мощность по цепи контроля при Uвх.=100 В, не более, ВА	1,0	1,0
Потребляемая мощность по цепи питания, ВА, не более	7,0	7,0
Коэффициент возврата после снижения измеряемого напряжения ниже уставки срабатывания	0,9 – 0,95	0,9 - 0,95
