Устройство УСДМ-01

Устройство сбора дискретных данных УСДМ-01 представляет собой механизм, основной функцией которого является сбор дискретных данных и управление. Переда данных осуществляется при помощи протокола MODBUS RTU. В основе работы устройства лежит выполнение команд, которые приходят по линии связи, оно подчиняется компьютеру и не является самостоятельным инициатором соединения. После распознания команды протоколом действия переходят в стадию исполнения: срабатывает одно реле либо текущие состояния дискретных ходов передаются по запросу.

Назначение

Устройство обеспечивает передачу дискретных сигналов объектов автоматизации системе управления и реализацию команд системы посредством встроенных реле.

Применение

Место монтажа – релейные отсеки, панели и шкафы, пульты управления разнообразными технологическими процессами. Устройство может служить дополнительным элементом системы автоматизации сбора данных и управления реле и выполнять функции выключателя в ячейках КРУ электростанций и подстанций напряжением 6-330 кВ.

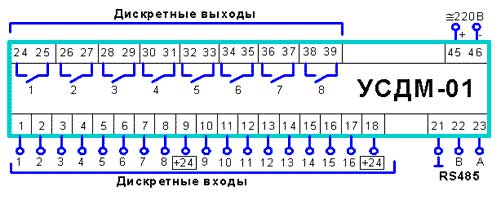

Устройство УСДМ-01 осуществляет передачу состояния дискретных входных сигналов, выполняет команды системы посредством встроенных реле, обеспечивает гальваническую развязку входов, выходов и питания, создавая условия высокой помехозащищенности.

Механизм оснащен специальным каналом связи, по которому осуществляется передача данных о состоянии дискретных входных сигналов на компьютер, реализуется просмотр и внесение изменений в настройки параметров и дистанционное управление дискретными выходами.

Особенности (преимущества, недостатки)

Достоинства:

• надежность и возможность бесперебойной работы в таких жестких условиях, как снятие и подача оперативного тока, перерывы питания разной продолжительности с последующим возвратом к работе, подача напряжения оперативного тока обратной полярности;
• параметры конфигурации хранятся на протяжении всего эксплуатационного срока, отсутствие питания на это никак не влияет;
• осуществляет защитные функции с включением выходных реле за пол секунды в условиях полного отключения оперативного питания;
• исправно функционирует в течение 25000 часов.

Недостатки:

• нет широковещательной команды;
• не предусмотрена возможность самостоятельного ведения журналов и протоколов работы. Автоматизированная система управления осуществляет протоколирование сеансов связи.

Комплект поставки

• устройство сбора дискретных данных УСДМ-01;
• инструкция по эксплуатации.
