Узел крепления УКЭ-1

Узел крепления УКЭ-1 используется на ВЛ 330 кВ и выше для установки защитных экранов в составе натяжной изолирующей подвески.

Модификации

  • УКЭ-1А устанавливается на коромыслах 4КЛ-21-1, 5КЛ-12/21-1,
  • УКЭ-1Б устанавливается на коромыслах 3КЛ-21-3,
  • УКЭ-1В устанавливается на коромыслах 4КЛ-21-1, 5КЛ-12/21-1.

Схема Узла Крепления УКЭ-1А

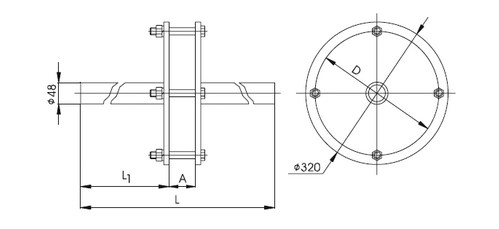

Рис.1 Схема Узла Крепления УКЭ-1А, УКЭ-1В

Схема Узла крепления УКЭ-1Б

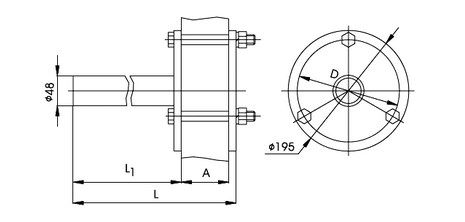

Рис.2 Схема Узла крепления УКЭ-1Б

Технические характеристики
Марка узла крепления Размеры, мм Масса, кг
A D L L1
УКЭ-1А 135 278 3305 2600 29,0
УКЭ-1Б 135 165 717 570 8,6
УКЭ-1В 135 278 4255 3550 326
