Вольтметр ЭВ0302/1У

Вольтметры ЭВ0302/1У используются для измерения напряжения в электроцепях переменного тока с частотой 45 - 64 Герц. Это улучшенный аналог Э365.

Конструктивные особенности

  • большая длина шкалы;
  • расположение подвижной части - угловое;
  • успокоитель подвижной системы - жидкостной;
  • начало диапазона измерения 10% от конечного значения.
Характеристики
Наименование Конечное значение диапазона измерения, В
Непосредственное включение 7,5, 10,
15, 20,
30, 50,
75, 100,
150, 250,
300, 400,
500, 600
Включение через трансформатор напряжения 1200(1000), 3000(3000),
7500(6000), 10000(10000),
12500(10000), 20000(20000),
35000(30000), 40000(35000),
42000(35000), 60000(60000),
125000(110000)

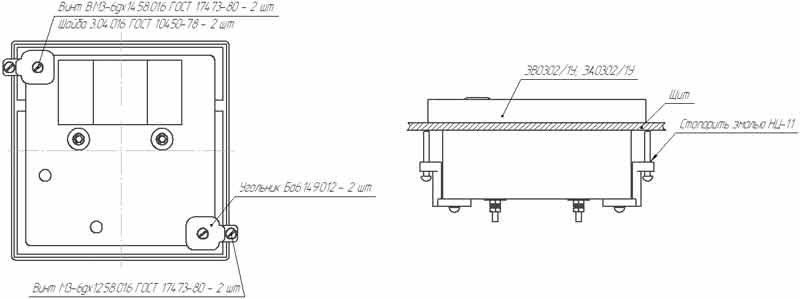

Схема крепления Вольтметра ЭВ0302/1У к щиту

Схема крепления Вольтметра ЭВ0302/1У к щиту

Технические характеристики

  • Крепление вольтметра к щиту, толщиной не более 8 мм;
  • Разметка щита, мм - 106х106;
  • Класс точности по ГОСТ 8711 - 1,5;2,5;
  • Температура воздуха -40...+50ºС;
  • Относительная влажность - не более 95%;
  • Габариты, мм - 120х120х78;
  • Вес, кг - 0,4.
