Изолятор СИ-6ДУП НЭ.333.70.00.00П

Нет фото

Изолятор СИ-6ДУП НЭ.333.70.00.00 П используется для деления контактной сети напряжением 600В постоянного тока с медным контактным проводом МФ-85 или МФ-100, на ряд изолированных друг от друга участков.

Конструктивное исполнение

Изолятор СИ-6 ДУП НЭ устанавливается в спецчастях. Главным отличием изолятора от изолятора серии СИ-6ДП НЭ является дополнительный элемент ходовой. Данный изолятор снабжен системой принудительного электромагнитного гашения дуги устанавливается на входе, на плюсовом проводе пересечения. Концевые зажимы секционных изоляторов и бегунков снабжены виброгасителями, которые позволяют увеличить износостойкость контактного провода. Масса - 10,5 кг.

Схема Изолятора СИ-6ДУП

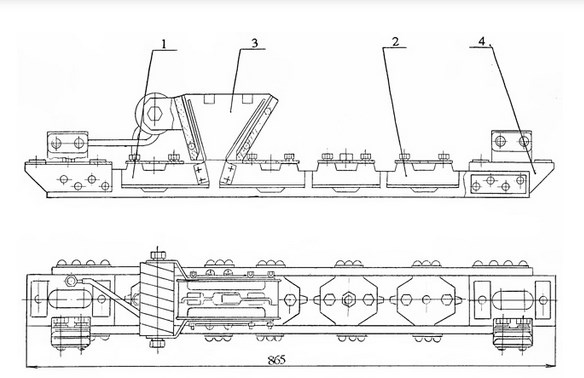

Рис.1 Схема Изолятора СИ-6ДУП

  1. Элемент токопроводящий 724.03.000
  2. Элемент ходовой 725.02.000;
  3. Зажим концевой с виброгасителем НЭ 388.03.00;
  4. Камера дугогасителя НЭ 388.03.00.000;
  5. Рама НЭ 388.01.00.00П.
