Регуляторы давления газа РДБК-1

Регуляторы давления газа РДБК-1 используются для установки ГРП (газорегуляторных пунктов) систем газоснабжения населенных пунктов, в ГРУ (газорегуляторных установках) промышленных предприятий. Они могут быть в нескольких исполнениях:

  • на низкое выходное давление;
  • на высокое выходное давление.

Регуляторы давления газа РДБК-1 снижают входное давление газа и в автоматическом режиме поддерживают заданное давление на выходе, вне зависимости от изменения расхода газа и входного давления.

Условия эксплуатации

  • Климатическое исполнение УХЛ2 согласно ГОСТа 15150-69.
  • Температура окружающей среды в пределах -40…+45ºС в процессе изготовления корпусных деталей из сплава алюминия, а температура при изготовлении деталей из серого чугуна должна быть в пределах -15…+45ºС. Если регулятор давления газа РДБК-1 работает при температуре ниже нуля, то в составе газа не должно быть влаги, чтобы избежать выпадение конденсата.

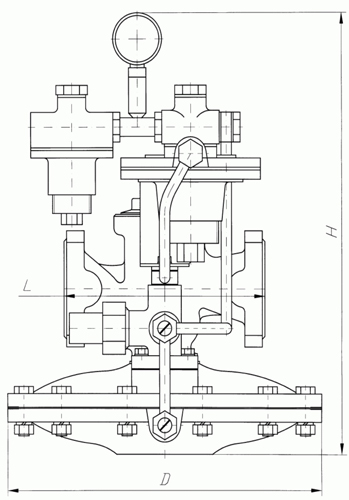

Габаритные и присоединительные размеры Регулятора РДБК-1

Рис.1 Габаритные и присоединительные размеры Регулятора РДБК-1

Технические характеристики
Наименование Давление на входе, МПа Давление на выходе, МПа

Max пропускная

способность, м3/ч

 Габариты, мм Вес, кг
РДБК1-25Н 0,1 - 1,2 0,001-0,06 3500 230х360х280 27
РДБК1-25Н 0,1 - 1,2 0,03-0,6 3500 230х360х280 27
РДБК1-50Н 0,1 - 1,2 0,001-0,06 6500 230х412х280 38,5
РДБК1-50Н 0,1 - 1,2 0,03-0,6 6500 230х412х280 38,5
РДБК1-100Н/50 0,1 - 1,2 0,001-0,06 13000 350х537х450 89,5
РДБК1-100Н/70 0,1 - 1,2 0,001-0,06 24000 350х537х450 89,5
РДБК1-100В/50 0,1 - 1,2 0,03-0,6 13000 350х537х450 89,5
РДБК1-100В/70 0,1 - 1,2 0,03-0,6 24000 350х537х450 89,5
РДБК1-200         300
РДБК1-200В с КН (КВ)         300
Модификации РДБК1
Наименование РДБК1-25Н РДБК1-25В РДБК1-50Н РДБК1-50В РДБК1-100Н РДБК1-100В
Max давление газа на входе, МПа 1,2 1,2 1,2 1,2 1,2 1,2
Диаметр условного прохода, мм 50 50 50 50 100 100
Диаметр седла, мм 25 25 35 35 50 70
Расчетная площадь седла, см2 3,8 3,8 8,5 8,5
Регулируемое выходное давление, кПа 1-60 30-600 1-60 30-600 1-60 30-600

Max пропускная способность при t=+20ºC, плотность газа 0,73 кг/м3,начальном давлении 0,1 МПа

 400 400 900 900 1400 2800
Точность поддержания выходного давления, % ±10 ±10 ±10 ±10 ±10 ±10
Эффективная площадь мембраны регулирующего клапана, см2 500 500 500 500 930 930
