Регуляторы давления КВ-2, КН-2 низкого и высокого давления

Нет фото

Регуляторы управления КВ-2 и КН-2 используются как командный прибор, поставляемый к регулирующим клапанам РДУК, РДГ и РДБК. Кроме того, их можно использовать как регуляторы давления.

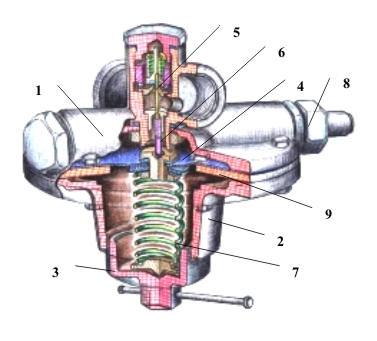

Схема Регулятора управления КВ-2

  1. Корпус
  2. Крышка
  3. Стакан регулировочный
  4. Мембрана в сборе
  5. Клапан в сборе
  6. Толкатель
  7. Пружина
  8. Штуцер
  9. Кольцо

Рис.1 Схема Регулятора управления КВ-2

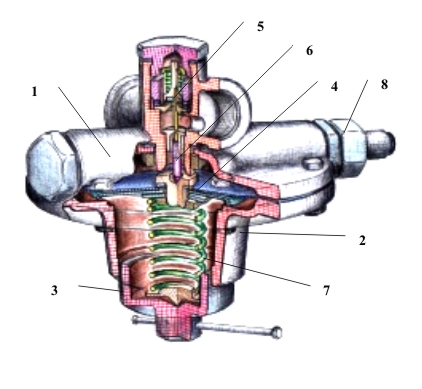

Схема Регулятора управления КН-2

  1. Корпус
  2. Крышка
  3. Стакан регулировочный
  4. Мембрана в сборе
  5. Клапан в сборе
  6. Толкатель
  7. Пружина
  8. Штуцер

Рис.2 Схема Регулятора управления КН-2

Технические характеристики
Наименование КВ-2 КН-2
Давление рабочее, МПа 0,6-1,2 0,6-1,2
Давление пробное, МПа 0,9-1,8 0,9-1,8
Давление на выходе, МПа 0,06-0,6 0,0005-0,06
Габариты, мм 600х650х680 600х650х680
Вес, кг 5,5 4,5
Max пропускная способность, м3/ч 24000-50000 24000-50000
